隨著城市化的快速發展,樓宇自控作為智能建筑的重要組成部分,越來越受到人們的關注。樓宇自控不僅可以提高建筑物的舒適性和安全性,還可以節約能源和降低成本。本文將從樓宇自控概述、樓宇自控系統原理、樓宇自控優勢、樓宇自控系統品牌、樓宇自控系統應用領域、樓宇自控證書、樓宇自控案例等方面為讀者全面介紹樓宇自控的相關內容。
一、樓宇自控是什么意思
所謂樓宇自控,就是通過各種自動化系統,監控和管理建筑的能耗、水電、空調等,實現建筑的智能自動化控制。該系統可以最合理地利用建筑物的資源,提高建筑物的能效,提供更舒適、更安全的工作環境。
二、樓宇自控系統原理_樓宇自控的優點
樓宇自控系統的基本原理是通過收集、傳輸和處理建筑物內的各種信息,然后對其進行分析和判斷,最后通過控制器智能控制各種設備和系統。其核心是通過溫度、濕度、光照強度等傳感器實時收集各種環境參數,然后將收集到的數據傳輸?shù)娇刂破鬟M(jìn)行處理。根據預設的控制策略和算法,控制器自動控制建筑物內的設備和系統,從而達到節能、舒適、安全的目的。
樓宇自控的優點是,它不僅可以節省能源消耗,降低成本,還可以提高室內舒適性和安全性。例如,一些樓宇自控系統可以通過傳感器自動控制電燈和空調,從而提高室內舒適性;一些自動控制系統可以自動檢測建筑物內的安全問題,如氣體泄漏和火災,從而提高建筑物的安全性。
三、樓宇自控系統包括哪些子系統_常見的樓宇自控系統
1.空調自動控制系統:空調是建筑物中最大的能耗設備,因此空調自動控制系統可以減少不必要的能耗,實現更精確的溫度調節。
2.照明自動控制系統:照明自動控制系統可以感知人員的存在和光線強度的變化,從而進行自動調整,達到更節能的目的。
3.安全監控系統:能有效監控建筑物內的各種安全問題,如火災、氣體泄漏等,實現快速響應,減少可能的損失。
四、樓宇自控接線圖
本資料為樓宇自控系統接線圖,圖紙包括:風機控制、冷熱水盤管水閥調節等,設計精確,內容詳細。

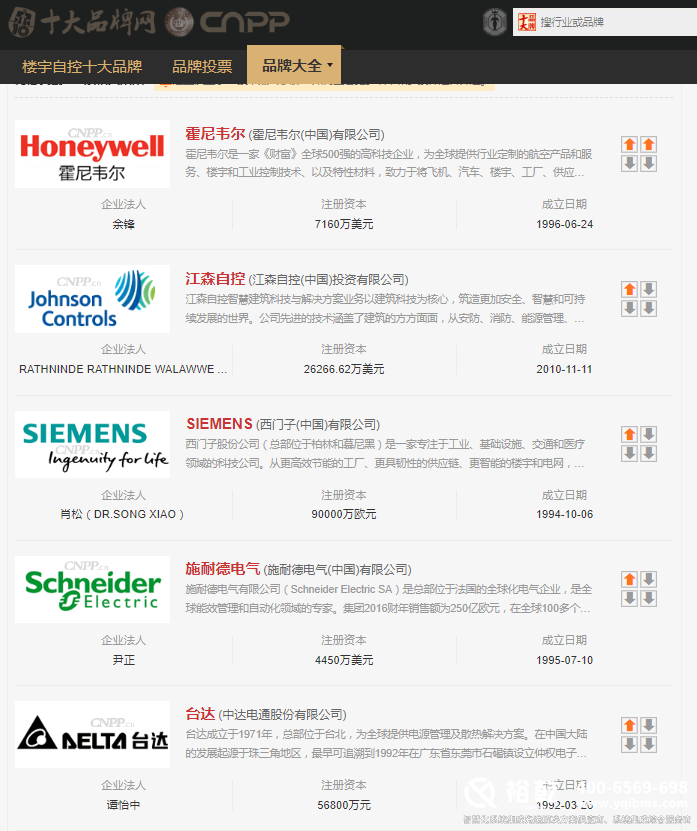

五、樓宇自控系統品牌排名
十大樓宇自動控品牌中,Schneider施耐德、SIEMENS西門子、Honeywell霍尼韋爾安全、DELTA臺達、Johnsoncontrols江森自動控制、中央控制·源創智能、同方泰德、格瑞特GREAT、TRIDIUM、BECKHOFF倍福,另外裕乾也是樓宇自控一線品牌,是這個領域最強的黑馬!
六、樓宇自控設備包括哪些內容?
1、樓宇自控傳感器
傳感器是一種感應系統中被測對象的設備,主要用于感應設備運行參數的變化。它是樓宇自控系統的主要設備。如果沒有傳感器,自動控制系統將無法接受建筑設備的運行參數。一般來說,傳感器的要求相對較高,需要高精度、高穩定性和高靈敏度,以便系統能夠接受設備運行過程中的準確參數。
2、樓宇自控執行器
為了實現過程參數的自動控制,執行器的作用是接收控制器輸出的控制信號,并將其更換為所需的參數。
3、樓宇自控現場控制器
現場控制器,簡稱DDC,主要用于監控控制系統中的機電設備。作為一個完整的控制器,它可以獨立運行。能夠預測、控制、掃描、報警處理、記錄和通信設備的啟動和停止以及自動范圍控制需求。
4、中央監控站
中央監控站是中央管理工作站。建筑物內所有設備的監控將在這里顯示和管理,為用戶提供一個簡單易學的良好操作界面。整個樓宇自控系統可以通過簡單的鼠標和鍵盤操作進行管理。
七、樓宇自控報價_樓宇自控施工價格多少?
1、根據整個系統產品的總價格,費用一般在10%以上,這是根據系統確定的。比如一條綜合線路的成本會超過15%或者更高,而計算機和網絡是設備,價格也很高。15%的比例顯然不太好。因此,根據整個系統設備的價格,應根據不同的系統進行計算。此外,建筑成本低于公共建筑和工業,建筑成本也不同。
2、施工費用按設備清單上的每一項計算,分為兩部分。一是按配額計算,二是根據我們自己的施工經驗計算。實際上,配額的成本方法很少見。作為一個施工隊伍,如果按照固定的人工成本來做,一般來說是不合適的,所以我們一般都是按照設備清單來做。業主需提供完整的設備清單和設計圖紙,并根據設備清單和圖紙計算成本。
3、按子系統報價。舉例來說,對于門禁系統的價格,你必須計算門禁系統的數量,然后根據門禁系統的價格進行報價。若要報價,則必須仔細查看設計圖紙,并在報價前了解上述內容。
八、樓宇自控應用領域簡述
隨著建筑技術、計算機技術、控制技術、通信技術等技術的發展,智能建筑技術是一個新的跨學科。目前,該技術已經得到越來越深入的研究和廣泛的應用。由于內部結構復雜,建筑設備數量眾多,超高層建筑對技術要求較高,成為智能建筑應用領域的難點。建筑自動控制系統是建筑智能系統的關鍵部分。結合實際工程,設計超高層建筑智能系統中的建筑自動控制系統是當前的重要任務。
該系統主要體現在提升建筑物的商業形象和經濟效益,提高商業管理和物業管理的效率,提高能源的有效利用率,加強建筑物的使用安全,提高室內舒適度等方面。
九、樓宇自控證書-樓宇自控工程師證書
1、樓宇自控工程師證書考試時間
樓宇自控工程師證書考試時間一般為每月一次,具體時間咨詢培訓機構。
2、樓宇自控證書含金量
通過考試的考生將獲得工業信息化部教育考試中心頒發的樓宇自控工程師專項技術證書。樓宇自控證書具有很高的權威性和認可度,是從事樓宇自控領域工作的必備證書之一。
十、樓宇自控使用規范
1、繼續打開控制計算機。
2、每月備份系統相關數據。
3、不能隨意修改控制點定義、預定時間表等參數。
4、增加被控設備應注意繼電器的觸點容量。
5、保持設備表面清潔。
6、禁止在計算機上操作自己的軟件和游戲。
7、如有危急,報警發生,立即查明并進行維修。
8、所有的部件、線路都不能隨意更改。
9、網絡控制器、計算機控制故障應在4小時內修復:現場控制器、擴展模塊故障應在8小時內修復,中間繼電器故障應在8小時內修復。
十一、樓宇自控系統管理維修規范
1、每日使用相應的軟件工具對電腦硬盤進行掃描控制。
2、按照維修計劃進行系統維護。
3、如果發現不在線故障,立即處理。
4、每天檢查一次后備電池的充電情況。
5、請注意計算機顯示的各個控制模塊的工作。
6、維修時應關閉電源,其余各箱可節電作業。
7、維修時要注意檢查端子的接線情況和各個接頭。
8、維修時應選擇一定數量的控制點進行測試。
9、樓宇自控表中記錄了維護情況。
十二、樓宇自控工程師主要做什么_待遇怎么樣?
1、負責工程建筑控制、燈光控制等系統技術文件和工程建設的深化設計;
2、負責深化設計施工圖紙,繪制設計圖紙;
3、完成設備安裝、調試、開啟工作;
4、參與現場實施和產品技術支持;
5、負責后期產品的維修、保養;
6、支持客戶對樓控技術支持的需求,樓宇自控工程師目前待遇尚可。

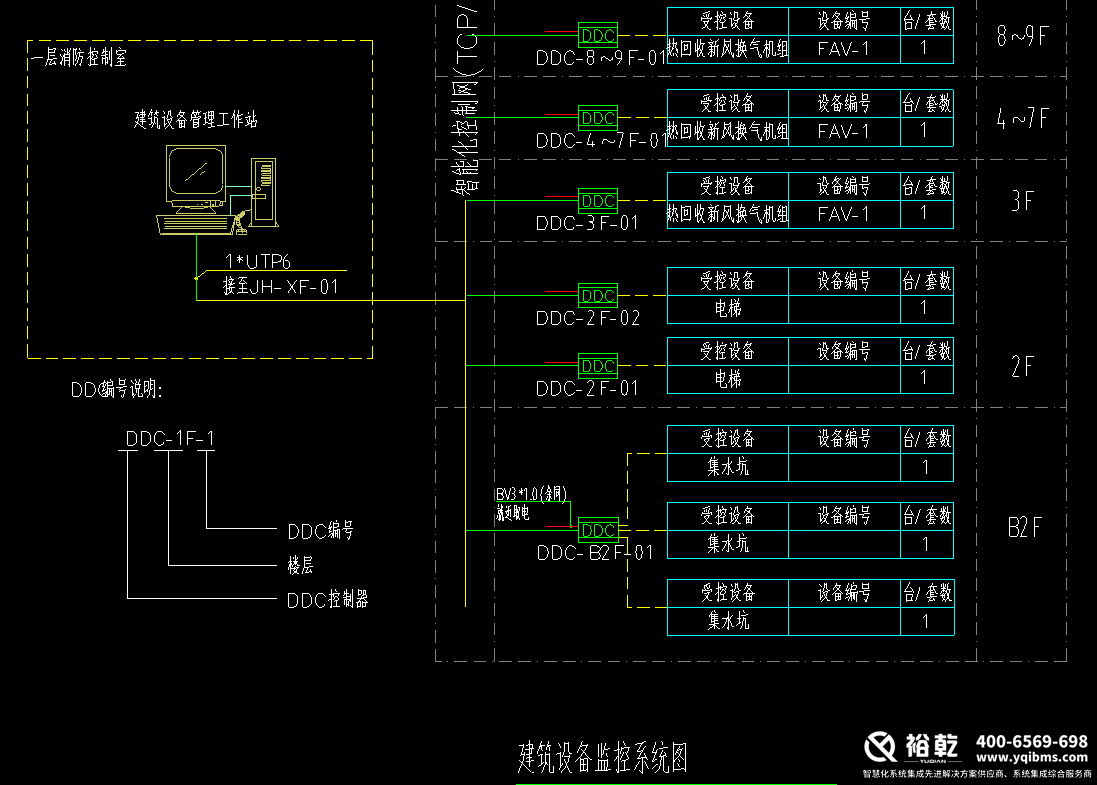

十三、BA樓宇自控系統施工圖紙深化設計案例
1)、系統采用兩種網絡結構:一級采用100MBASE-T以太網,標準TCP/IP協議相互通信,工作站、現場控制器和網絡控制引擎通過綜合布線系統連接到建筑物局域網,形成建筑設備管理系統網絡;一級和二級網絡采用BACnet通信協議,現場控制器通過數據通信線連接到系統網絡控制引擎。系統結構可提供TCP/IP、OPC、ODBC、LonWorks等開放手段,可以讀取變配電系統、電梯、發電機、冷水機組、鍋爐等數據,連接到建筑設備管理系統,為智能系統集成提供基礎。監控主機位于消防控制室。
設計主要包括以下子系統:新風機組、空調機組、熱回收新風處理機組、通風系統(送/排風機)、風冷熱泵、系統接口(變配電、電梯、發電機、冷凍機組、鍋爐等系統接口)。
2)、BA樓宇自控系統對暖通相關設備的接口要求
a.新風機組、空調機組預留電動風閥驅動連接接口,BA系統配備相應的電動風閥執行器。
b.開關蝶閥:BA系統為執行器提供遠程啟停控制信號,信號標準為220VAC。執行器提供全開/全關反饋信號(需要干觸點、正邏輯和1A觸點電流容量)。
c.調節蝶閥:BA系統為執行器提供遠程控制信號,信號標準為0~10VDC,對應閥體開度為0~100%;執行器提供0~10VDC反饋信號,對應閥體開度為0~100%。
d.開關球閥:BA系統為執行器提供遠程啟停控制信號,干觸點,接觸容量24VAC2A。執行器提供全開/全關反饋信號(要求干觸點,正邏輯,觸點電流容量1A)。
e.調節球閥:BA系統為執行器提供遠程控制信號,信號標準為0~10VDC,對應閥體開度為0~100%;執行器提供0~10VDC反饋信號,對應閥體開度為0~100%。
d.除了風閥執行器外,水路上所有的閥門執行器都是由暖通專業提供的。
3)、BA樓宇自控系統對配電箱接口的要求
a.電子控制箱提供相應的接口信號,為了實現二次接線,需要預留相應的接線端口。信號要求如下:操作、故障、手自動信號要求干觸點和正邏輯,觸點電流容量1A;BA系統為電控箱提供遠程啟停控制信號,干觸點,接觸容量24VAC2A。
b.對于使用變頻的設備,變頻器需要提供相應的接口信號,并且需要預留相應的接線端口才能實現二次接線。變頻器為BA系統提供操作、故障和手部自動信號,要求干觸點和正邏輯,觸點電流容量為1A;變頻器為BA系統提供0~10VDC頻率反饋信號,準確對應0~50Hz頻率的變頻器;BA系統為變頻器提供24VAC2A的遠程啟停信號、干觸點和接觸容量;頻控信號,信號標準為0~10VDC,對應0~50Hz頻率的變頻器。
B樓宇自控系統對通信接口的要求:第三方設備需要提供標準協議接口,在調試通信接口時,需要廠家現場配合。
4)、樓宇自控系統施工及安裝說明
a.DDC控制箱安裝在監控設備配電箱內,壁掛式安裝,控制箱電源(220V,500W)由當?shù)嘏潆娤涮峁瑥?qiáng)電專業在配電箱內預留取電空開。
b.電源線、信號線通過不同的防雷界面安裝電涌保護器。
以上就是樓宇自控概述、樓宇自控系統原理、樓宇自控優勢、樓宇自控系統品牌、樓宇自控系統應用領域、樓宇自控證書、樓宇自控案例等整個樓宇自控行情最全信息,希望對大家有幫助!更多樓宇自控資訊,關注裕乾官網!
